本文以五類線，T568B標準為例，為大家分享水晶頭的壓接方法圖解，希望對大家有所幫助。

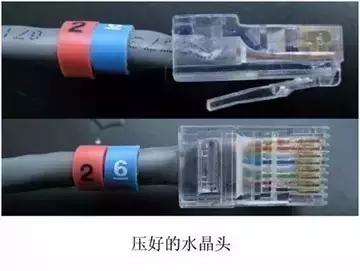

水晶頭壓接(以五類線，T568B標準為例)

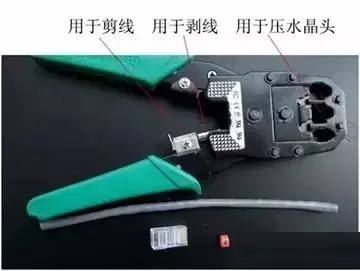

壓接鉗用于剪線、剝線和壓線，整個制作只用到這一種工具。

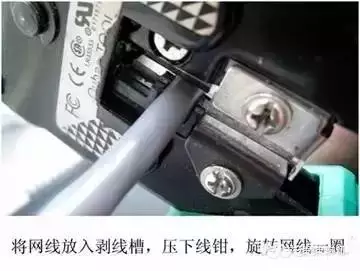

注意網線外皮與刀片的距離，壓太緊會傷害芯線的外皮和銅芯，壓太松會難脫外皮。

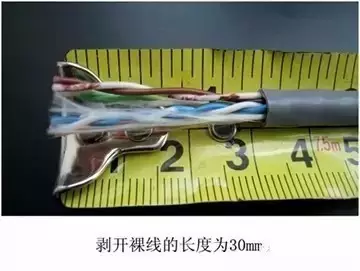

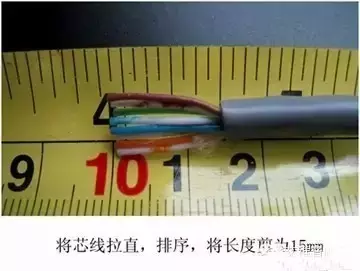

將白色的填充繩在外皮端剪斷，將絞成一起的芯線逐對散開，拉直。按不同使用要求將線序排列好，上圖為T568B的線序。將芯線的長度剪為15mm。

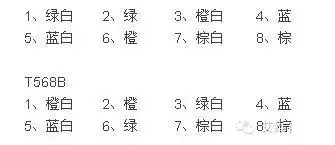

線序的標準：
T568A
網線兩端使用相同線序定義為平行線，T568A--T568A或T568B--T568B
網線兩端使用不同線序定義為交叉線，T568A--T568B
平行線和交叉線使用的環境
相同類型的設備連接使用交叉線，例如：
電腦–電腦、集線器–集線器、交換機–交換機、路由器–路由器
不同類型的設備連接使用平行線，例如：
電腦–集線器、電腦–路由器、交換機–路由器

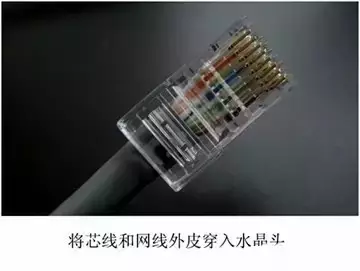

注意芯線的頂端要貼近水晶頭銅片的頂端，網線外皮要超過水晶頭的卡位。

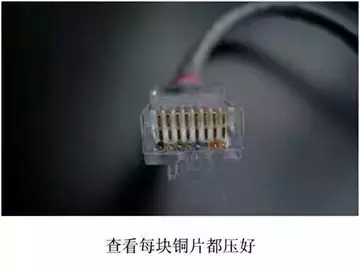

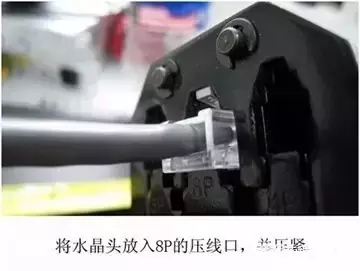

8塊銅塊必須都?jí)哼M(jìn)芯線，表面平整，才不會造成接觸不良。

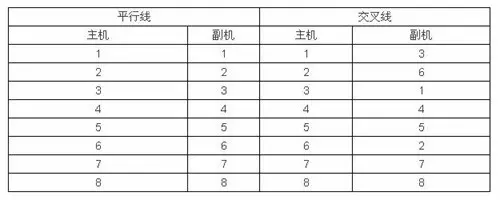

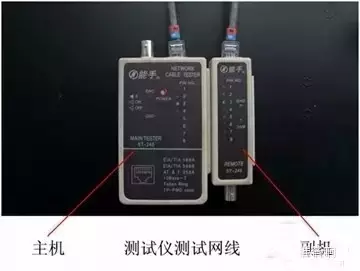

最后用測試儀檢測網線，正常的平行線和交叉線在測試儀的主機和副機按下面的表格依次點亮。
水晶頭的選擇
選用正宗的水晶頭，一般水晶頭在塑料彈片上都有廠商的標志，水晶頭晶瑩透亮，用壓線鉗進行壓制時，不會發生碎裂等現象。
水晶頭用手指撥動彈片會聽到“錚錚”的聲音，將彈片向前撥到90度，彈片也不會折斷，而且會恢復原狀并且彈性不會改變。將做好的水晶頭插入集線設備或網卡的時候能聽到清脆的“咔”的響聲。銅片比較粗厚，小刀片輕刮水晶頭的金屬接觸片，銅不容易掉。
網線的選擇
百兆使用Cat5網線
千兆使用Cat6網線
選用正宗的網線，網線外皮上都有網線的種類標識以及廠家的商標，有抗燃燒性，網線外皮不能燃燒。外皮具有伸展性。不易拉斷，網線柔韌，彎曲很方便，不容易被折斷。網線的繞距較短，15mm左右。8根線使用純銅。
